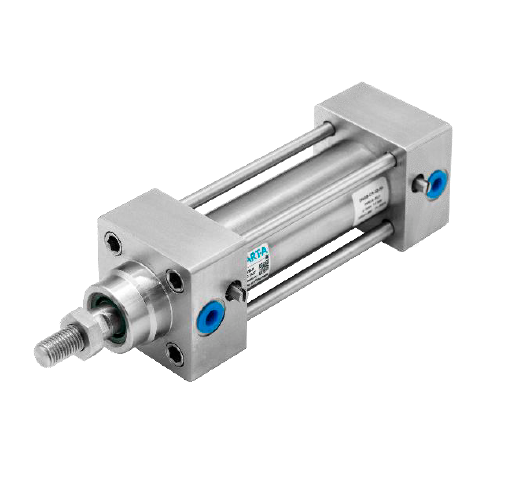

DNGB-CR
DNGB-CR — серия коррозионностойких пневмоцилиндров двустороннего действия из нержавеющей стали, соответствующих стандарту ISO 15552
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Описание
- Пневмоцилиндры соответствуют размерам по стандарту ISO 15552;
- Все части пневмоцилиндра выполнены из нержавеющей стали SS316;
- Доступны диаметры поршня 32…125 мм;
- Возможно изготовление нестандартных исполнений с удлинением штока и резьбы
Характеристики
| Основные характеристики | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
|---|---|---|---|---|---|---|---|
| Тип | Двустороннего действия | ||||||
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] (степень фильтрации 40 мкм) | ||||||
| Рабочее давление, МПа | 0,1 … 1,0 | ||||||
| Рабочая температура, °C | -20 … +80 | ||||||
| Пневматическое присоединение | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | G1/2 |
| Резьба на штоке | M10x1,25 | M12x1,25 | M16x1,5 | M16x1,5 | M20x1,5 | M20x1,5 | M27x2 |
| Теоретическое усилие при 0,6 МПа, Н — выдвижение | 483 | 754 | 1 178 | 1 870 | 3 015 | 4 712 | 7 360 |
| Теоретическое усилие при 0,6 МПа, Н — втягивание | 415 | 633 | 990 | 1 682 | 2 720 | 4 418 | 6 880 |
| Демпфирование | Регулируемое пневматическое | ||||||
| Материал колбы | Нержавеющая сталь SS316 | ||||||
| Материал крышек | Нержавеющая сталь SS316 | ||||||
| Материал уплотнений | Полиуретан (PU) | ||||||
Система обозначений
Пример заказа: серия DNGB-CR, из нержавеющей стали, диаметр поршня 63 мм, рабочий ход 200 мм, регулируемое демпфирование, опрос положения.
Код заказа: DNGB-CR-63-200-PPV-A

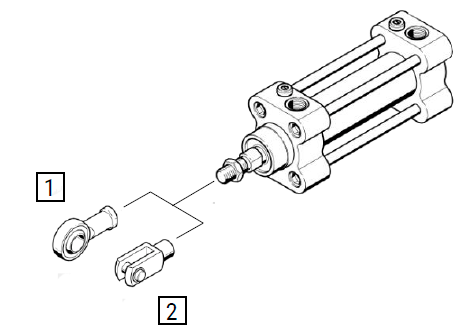

Обзор периферии
| № поз. | Тип | Описание |
| 1 | CRSG | Вилка на шток |
| 2 | CRSGS | Шарнирная головка |
