ET307
ET307 — электромагнитный клапан прямого действия, предназначенный для управления потоками сжатого воздуха.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Документы
Описание
- Прямого действия;
- Переключение при нулевом давлении, подходит для вакуума;
- Универсальные по функции (нормально открытый / нормально закрытый);
- Сбалансированный золотник без обратного давления; отсутствие влияния давления рабочей среды; высокая степень защиты от загрязнений и отличная герметичность;
- Несколько видов монтажа; ручное дублирование для удобства пуско-наладки;
- Прочный корпус из анодированного алюминия
Технические характеристики
| Модель | ET307-06 | ET307-08 | ETA307-06 | |
|---|---|---|---|---|
| Рабочая среда | Фильтрованный сжатый воздух (40 мкм) | |||
| Номинальный расход, л/мин | 160 | 175 | 160 | |
| Пневматическое присоединение | G1/8 | G1/4 | G1/8 | |
| Рабочее давление, МПа | -0,1…0,7 | |||
| Испытательное давление, МПа | 1,5 | |||
| Рабочая температура, °С | -20…+70 (без замерзания) | |||
| Диапазон напряжения, % | -15…10% | |||
| Потребляемая мощность, Вт Перем.ток Пост.ток |
7 | |||
| 6,5 | ||||
| Класс изоляции | F | |||
| Степень защиты | IP65 (DIN40050) | |||
| Максимальная частота | 10 циклов/с | |||
| Материал уплотнения | NBR | |||
| Время переключения, мс | ≤8 | ≤8 | ≤13 | |
| Вес, г | 163 | 159 | 150 | |

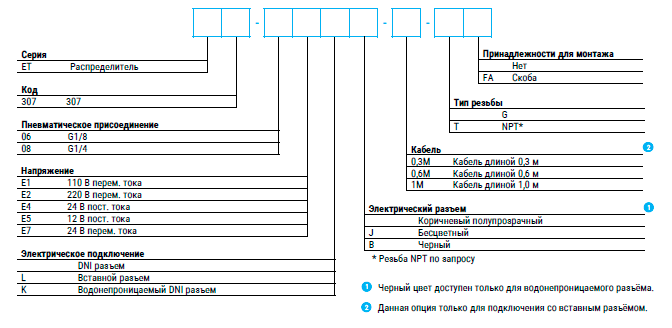

Система обозначений
Пример заказа: Серия ET, присоединение 1/8, стандартная катушка 220 В перем. тока, DIN разъём, разъём коричневого полупрозрачного цвета, без принадлежностей для монтажа.
Код заказа: ET307-06E2
ET307
