ETV3000/4000, Пропорциональные регуляторы
ETV3000/4000 — высокоточные пневматические устройства. Они нужны для стабильной поддержки заданного давления сжатого воздуха, защиты чувствительных приборов и работы в лабораториях или на тестовых стендах.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Описание
- Специальный алгоритм управления с обратной связью для обеспечения быстрого отклика и эффективного точного управления;
- Точность регулирования давления ≤±0,5%;
- Встроенный высокоточный датчик давления для повышения надежности управления;
- Трёхцветный ЖК-дисплей; одновременное отображение в реальном времени фактического давления и давление уставки, удобство для подтверждения и регулировки на месте;
- Легко изменить единицы измерения давления (Мпа, бар, psi, кПа) в любое время;
- Самодиагностика;
- Индикация ошибок, визуализация неисправностей;
- Стандартный 4-контактный разъём М12 с наружной резьбой;
- Простота монтажа и эксплуатации;
- Встроенный фильтр можно легко извлечь для очистки или замены;
- Корпус изготовлен по технологии микролитья под давлением;
- Высокий расход;
- Степень защиты IP65;

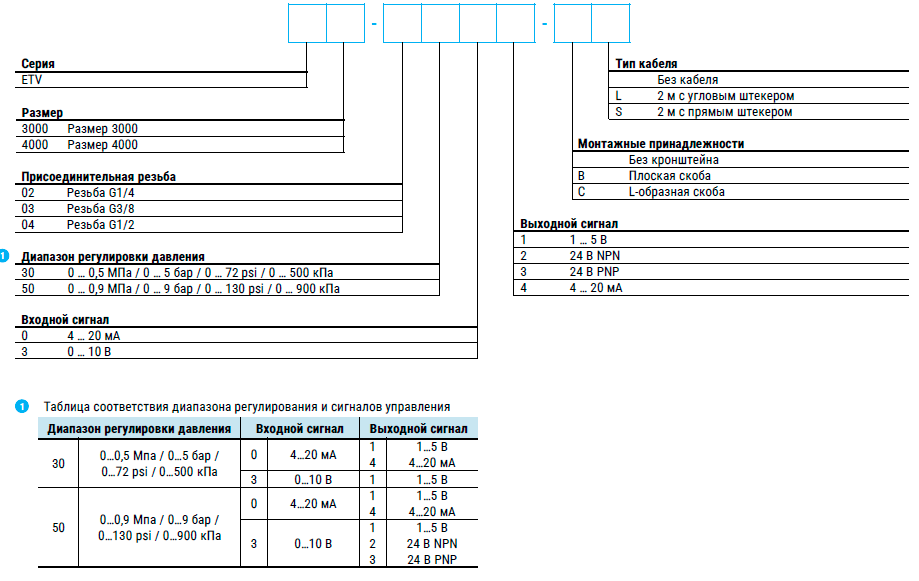

Система обозначений
Пример заказа: Пропорциональный регулятор давления, серия ETV, размер 3000, присоединение 1/4, диапазон регулировки давления 0…0,9 МПа, входной сигнал 0…10 В, выходной сигнал 1…5 В, плоская скоба для монтажа, прямой разъём с кабелем 2 м
Код заказа: ETV3000-025031-BS
Технические характеристики
| Основные характеристики | ETV3000-02 | ETV3000-03 | ETV4000-03 | ETV4000-04 |
|---|---|---|---|---|
| Присоединение | G1/4 | G3/8 | G3/8 | G1/2 |
| Номинальный расход, л/мин | 1 400 | 1 950 | 2 400 | 2 950 |
| Диапазон давления, МПа | 0…0,9 | |||
| Входной сигнал | 0…10 В или 4…20 мА | |||
| Выходное устройство | 4…20 мА / 1…5 В | |||
| Тип подключения | Разъём 4-контактный М12А (наружная резьба) | |||
| Напряжение питания | 24 В пост. тока ±10% | |||
| Мощность | ≤ 3 Вт | |||
| Степень защиты | IP65 (DIN40050) | |||
| Максимальное давление на входе, МПа | 1,0 | |||
| Минимальное давление на входе, МПа | Больше, чем максимальное давление на выходе на 0,1 | |||
| Рабочая температура, °С | 0 … +50 | |||
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | |||
| ЖК-дисплей | Одновременное отображение установленного и фактического давления | |||
| Материал корпуса | Алюминиевый сплав | |||
| Положение монтажа | Любое | |||
| Точность | ≤ ±0,5% | |||
| Линейность | ≤ 1,0% | |||
| Повторяемость | ≤ ±0,5% | |||
| Гистерезис | ≤ 0,5% | |||
