HX-11
HX-11 — бесконтактные магнитные сенсоры, предназначенные для точного определения положения поршня внутри пневматических цилиндров.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Документы
Характеристики
| Тип датчика | HX-11D | HX-11N | HX-11P | HX-11R |
|---|---|---|---|---|
| Подключение | 2-х проводный | 3-х проводный | 2-х проводный | |
| Функция переключения | Магниторезистивный H.O. | Механический H.O. | ||
| Тип датчика | Бесконтактный | NPN | PNP | Герконовый |
| Диапазон рабочего напряжения | 10…28 В DC | 5…30 В DC | ||
| Макс. коммутационный ток, мА | 50 | 200 | 100 | |
| Макс. коммутируемая мощность, Вт | 1,4 | 6 | 10 | |
| Макс. потребляемый ток | 40 мА (24 В) | 20 мА (24 В, при включении) | ||
| Макс. падение напряжения | 2,8 В | 1 В (200 мА DC) | 2,5 В | |
| Макс. ток утечки | 90 мА (28 В) | 0,01 мА | ||
| Индикатор | Красный светодиод | |||
| Макс. частота переключения, Гц | 1000 | 200 | ||
| Температурный диапазон, °С | -10…+70 | |||
| Шок, G | 50 | 30 | ||
| Вибрация, G | 9 G | |||
| Класс защиты | IEC 529 | IP67 (NEMA 6) | ||
| Защитная цепь | 2,4 | 3,4 | 1 | |
| Кабель | Ø 3,3; черный; маслостойкий PVC | Ø 3,3; черный; маслостойкий PVC | Ø3,3; черный; маслостойкий PVC | Ø3,3; серый; маслостойкий PVC |
| Чувствительность датчика, G | 40…750 | 40…50 | ||

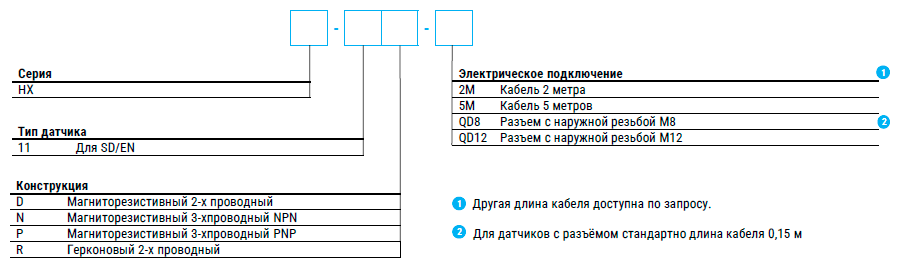

Система обозначений
HX-11
