HX-29
HX-29 — бесконтактные магнитные сенсоры, предназначенные для точного определения положения поршня внутри пневматических цилиндров.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Документы
Характеристики
| Тип датчика | HX-29D | HX-29N | HX-29P |
|---|---|---|---|
| Подключение | 2-х проводный | 3-х проводный | |
| Функция переключения | Магниторезистивный H.O. | ||
| Тип датчика | Бесконтактный | NPN | PNP |
| Диапазон рабочего напряжения | 10…28 В DC | 5…30 В DC | |
| Макс. коммутационный ток, мА | 50 | 200 | |
| Макс. коммутируемая мощность, Вт | 1,4 | 6 | |
| Макс. потребляемый ток | 40 мА (24 В) | 8 мА (24 В, при включении) | |
| Макс. падение напряжения | 2,8 В | 1 В (200 мА DC) | |
| Макс. ток утечки | 90 мА (28 В) | 0,01 мА | |
| Индикатор | Красный светодиод | ||
| Макс. частота переключения, Гц | 1000 | ||
| Температурный диапазон, °С | -10…+70 | ||
| Шок, G | 50 | ||
| Вибрация, G | 9 | ||
| Класс защиты | IEC 529 IP67 (NEMA 6) | ||
| Защитная цепь | 2,4 | 3,4 | |
| Кабель | Ø 3,2; черный; маслостойкий PVC | Ø 3,2; черный; маслостойкий PVC | |
| Чувствительность датчика, G | 40…750 | ||

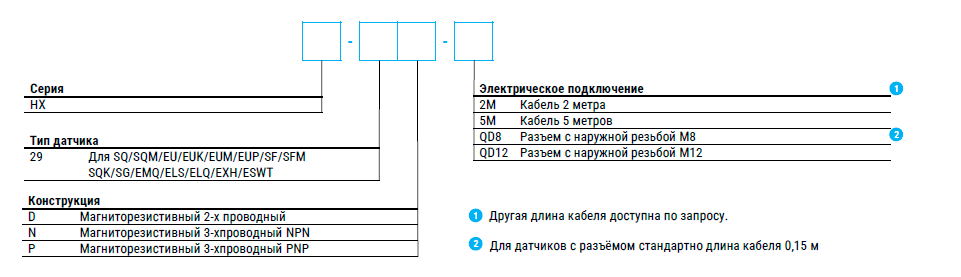

Система обозначений
HX-29
