LFUB, Фильтр-глушитель
LFUB — пневматическое устройство, предназначенное для снижения уровня шума от сбрасываемого в атмосферу воздуха и одновременной очистки выхлопа от капель масла и конденсата.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Документы
Описание
- Предназначен для отделения и удаления паров масла и конденсата из выхлопного воздуха, конденсат собирается в нижней колбе и может быть удалён;
- Обеспечивает снижение шума при работе пневмосистемы;
- Рекомендуется устанавливать в пневмосистемах, в которых используется маслораспылитель или сниженное качество сжатого воздуха

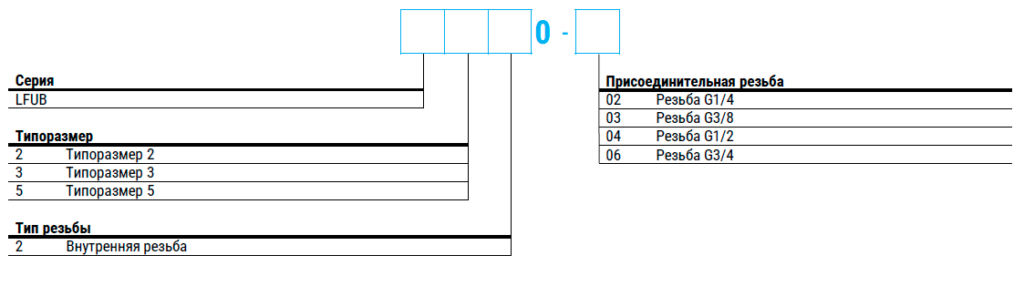

Система обозначений
Пример заказа: серия LFUB, типоразмер 2, внутренняя резьба, резьба G1/4.
Код заказа: LFUB220-02
Технические характеристики
| Основные характеристики | LFUB220-02 | LFUB320-02 | LFUB320-03 | LFUB520-04 | LFUB520-06 |
|---|---|---|---|---|---|
| Присоединительная резьба | G1/4 | G1/4 | G3/8 | G1/2 | G3/4 |
| Условный проход, мм | 12 | 16 | 16 | 55 | 55 |
| Максимальный расход, л/мин | 200 | 300 | 300 | 1000 | 1000 |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] | ||||
| Максимальное рабочее давление, МПа | 0,1 | ||||
| Температура окружающей и рабочей среды, °С | 5 … 60 | ||||
| Снижение шума, дБ | 33 | ||||
| Эффективность удаления масла | >99,9% | ||||
| Слив конденсата | Отверстие с внутренней резьбой | ||||
| Положение монтажа | Вертикально ±5° | ||||
| Масса, кг | 0,12 | 0,25 | 0,25 | 0,55 | 0,55 |
