RV, Распределитель NAMUR
RV, Распределитель NAMUR— предназначен для коммутации пневмоприводов и перенаправления рабочего воздуха в пневмосистемах.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Документы
Технические характеристики
| Модель | RV3…2…-08 N2R…-08 |
RV3…3…-08 N3R…-08 |
RV3…3…-10 N3R…-10 |
|---|---|---|---|
| Размер | 2 | 3 | |
| Пневматическое присоединение: Питание Выхлоп Выходы |
G1/4 | G1/4 | G3/8 |
| G1/8 | G1/4 | G1/4 | |
| NAMUR | |||
| Номинальный расход, л/мин 3/2 | 870 | 1400 | 1650 |
| Рабочая среда | Фильтрованный сжатый воздух (40 мкм) | ||
| Питание пилота | Внутреннее | ||
| Тип возврата | Пневматический | ||
| Рабочее давление, МПа | 0,15 … 0,8 | ||
| Испытательное давление, МПа | 1,2 | ||
| Рабочая температура, °С | -20 … +70 (без замерзания) | ||
| Диапазон напряжения, % | -15 … +10 | ||
| Потребляемая мощность серия N 24 В DC 220 В AC 110 В AC |
0,7 Вт | ||
| 0,9 ВА | |||
| 1,4 ВА | |||
| Потребляемая мощность серия RV DC AC |
3 Вт | ||
| 4 ВА | |||
| Класс изоляции | F | ||
| Степень защиты | IP65 (DIN40050) | ||
| Максимальная частота | 5 циклов/с | ||
| Время включения, с | <0,05 | ||
| Электрический разъём | Разъём DIN 43650 тип B | ||
| Вес, г | 203 | 295 | |
| Модель | RV5…2…-06 N2R…-06 |
RV5…2…-08 N2R…-08 |
RV5…3…-08 N3R…-08 |
RV5…3…-10 N3R…-10 |
|---|---|---|---|---|
| Размер | 2 | 3 | ||
| Пневматическое присоединение Питание Выхлоп Выходы |
G1/8 | G1/4 | G1/4 | G3/8 |
| G1/8 | G1/8 | G1/4 | G1/4 | |
| NAMUR | ||||
| Номинальный расход, л/мин 5/2 5/3 |
770 | 870 | 1400 | 1650 |
| 650 | 660 | 980 | 980 | |
| Рабочая среда | Фильтрованный сжатый воздух (40 мкм) | |||
| Питание пилота | Внутреннее | |||
| Тип возврата | Пневматический | |||
| Рабочее давление, МПа | 0,15 … 0,8 | |||
| Испытательное давление, МПа | 1,2 | |||
| Рабочая температура, °С | -20 … +70 (без замерзания) | |||
| Диапазон напряжения, % | -15 … +10 | |||
| Потребляемая мощность серии N 24 В DC 220 В AC 110 В AC |
0,7 Вт | |||
| 0,9 ВА | ||||
| 1,4 ВА | ||||
| Потребляемая мощность серии RV DC AC |
3 Вт | |||
| 4 ВА | ||||
| Класс изоляции | F | |||
| Степень защиты | IP65 (DIN40050) | |||
| Максимальная частота 5/2 5/3 |
5 циклов/с | |||
| 3 цикла/с | ||||
| Время включения, с | <0,05 | |||
| Электрический разъём | Разъём DIN 43650 тип B | |||
| Вес, г 5/2 монст. 5/2 бист. 5/3 |
208 | 300 | ||
| 306 | 409 | |||
| 349 | 459 | |||

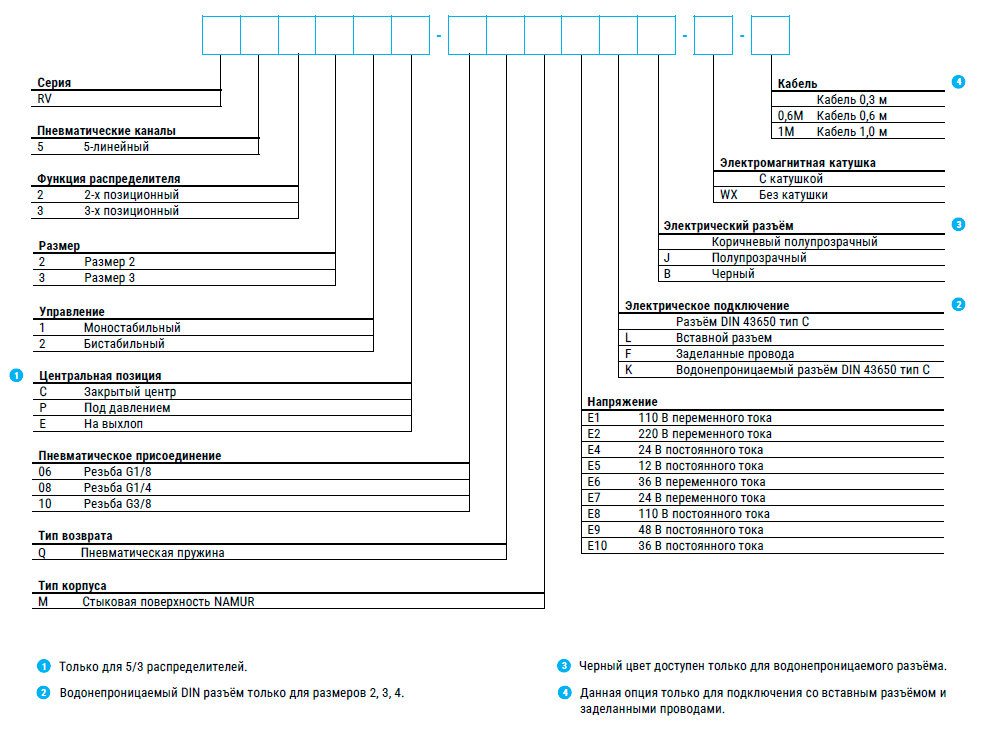

Система обозначений
Пример заказа: Распределитель NAMUR, 24 В постоянного тока, размер 2, 3/2, моностабильный, присоединение G1/4, DIN разъём.
Код заказа: RV3221-08QME4
Пример заказа: Распределитель NAMUR, размер 3, 5/2, моностабильный, присоединение G1/4, пневматическая пружина, напряжение 24 В пост. тока, DIN разъём.
Код заказа: RV5231-08QME4
