SG — компактный промышленный привод, объединяющий рабочий шток и две параллельные направляющие
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Документы
Описание
- Высокая прочность конструкции и защита от воздействия боковых нагрузок;
- Множество различных вариантов монтажа и пневматического
присоединения; - Доступны для заказа цилиндры с подшипниками скольжения или качения;
- Доступны исполнения с двусторонним штоком и регулировкой хода
Характеристики
| Диаметр поршня, мм | 6 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|---|---|---|---|
| Тип | Двухстороннего действия | |||||||||
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] (степень фильтрации 40 мкм) | |||||||||
| Рабочее давление, МПа | 0,1…1,0 | |||||||||
| Испытательное давление, МПа | 1,5 | |||||||||
| Рабочая температура, °C | -20…+80 (без замерзания) | |||||||||
| Скорость перемещения, мм/с | 30…500 | |||||||||
| Тип демпфирования | Упругие демпфирующие кольца | |||||||||
| Допуск для рабочего хода | +1 | |||||||||
| Угловой люфт | 0 | |||||||||
| SGL | — | ±0,08° | ±0,07° | ±0,06° | ±0,05° | |||||
| SGM | ±0,10° | ±0,09° | ±0,08° | ±0,06° | ||||||
| Присоединительная резьба | M3x0,5 | M5x0,8 | G1/8″ | G1/4″ | ||||||

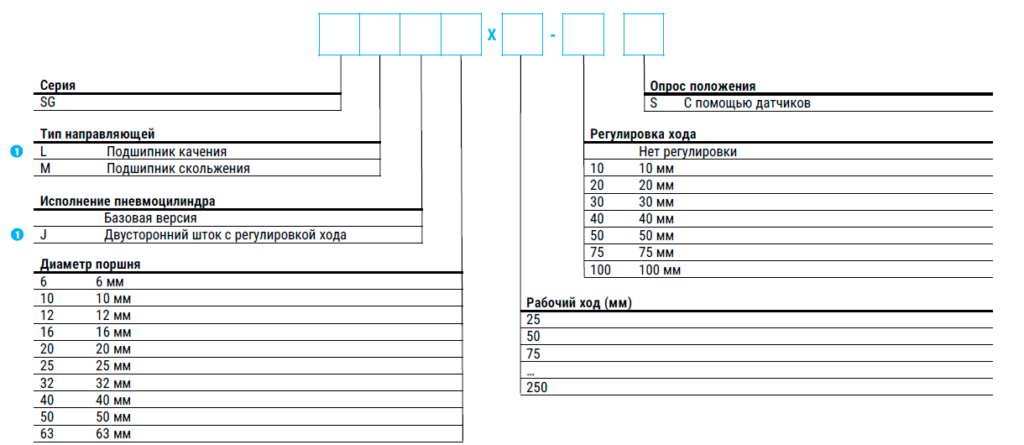

Система обозначений
Пример заказа: серия SG, направляющая с подшипником качения, диаметр поршня 16 мм, ход штока 30 мм.
Код заказа: SGL16x30-S
