DGCB-GF
Привод DGCB-GF — это компактный линейный привод с механической связью и направляющей скольжения, предназначенный для перемещения грузов в автоматизированных системах
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Описание
- Привод имеет компактную конструкцию –длина привода почти равна длине рабочего хода;
- Длина рабочего хода до 1 500 мм;
- Поршень привода имеет механическую связь с кареткой, что обеспечивает жёсткость конструкции и высокую нагрузочную способность привода;
- Высокий ресурс благодаря регулируемому пневматическому демпфированию
Технические характеристики
| Параметр | DGCB-GF-25… | DGCB-GF-32… | DGCB-GF-40… |
|---|---|---|---|
| Тип | Двустороннего действия | Двустороннего действия | Двустороннего действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:-:-] | Сжатый воздух по ISO 8573-1:2010 [7:-:-] | Сжатый воздух по ISO 8573-1:2010 [7:-:-] |
| Рабочее давление, МПа | 0,2…0,8 | 0,2…0,8 | 0,2…0,8 |
| Рабочая температура, °C | –5…+60 | –5…+60 | –5…+60 |
| Тип направляющей | Направляющая скольжения | Направляющая скольжения | Направляющая скольжения |
| Рабочий ход, мм | 10…1 500 | 10…1 500 | 10…1 500 |
| Пневматическое присоединение | G1/8 | G1/8 | G1/4 |
| Максимальная скорость, м/с | 3 | 3 | 3 |
| Положение монтажа | Любое | Любое | Любое |
| Тип демпфирования | Регулируемое пневматическое | Регулируемое пневматическое | Регулируемое пневматическое |
| Усилие, Н | DGCB-GF-25… | DGCB-GF-32… | DGCB-GF-40… |
|---|---|---|---|
| Теоретическое усилие при 0,6 МПа | 295 | 483 | 754 |

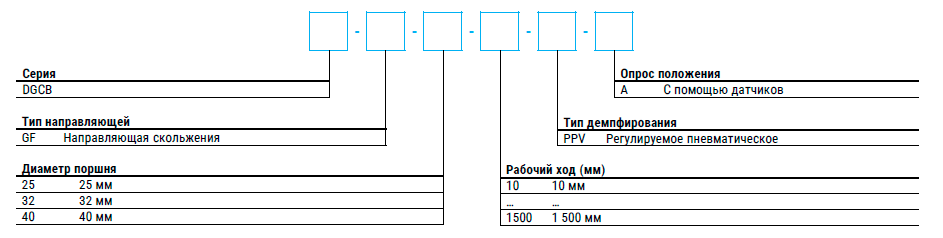

Система обозначений
Пример заказа: серия DGCB, диаметр поршня 25 мм, рабочий ход 500 мм, с направляющей скольжения, с опросом положения.
Код заказа: DGCB-GF-25-500-PPV-A

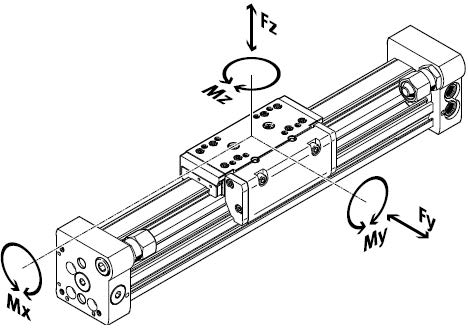

Нагрузочные характеристики
| Допустимые усилия (Н) и моменты (Н·м) | DGCB-…-25 | DGCB-…-32 | DGCB-…-40 |
|---|---|---|---|
| Fy макс. | 576 | 810 | 1 242 |
| Fz макс. | 1 170 | 1 620 | 1 800 |
| Мх макс. | 7,6 | 13,5 | 25,2 |
| Му макс. | 36 | 63 | 99 |
| Mz макс. | 18 | 29,7 | 48,6 |
Внимание! Указанные усилия и моменты приложены к середине каретки. Эти значения превышать нельзя. Во время движения необходимо учитывать динамические
усилия. Особое внимание нужно уделять фазе демпфирования.
Если привод одновременно нагружен несколькими указанными усилиями и моментами, то кроме соблюдения максимальных значений должны выполняться
следующие условия:

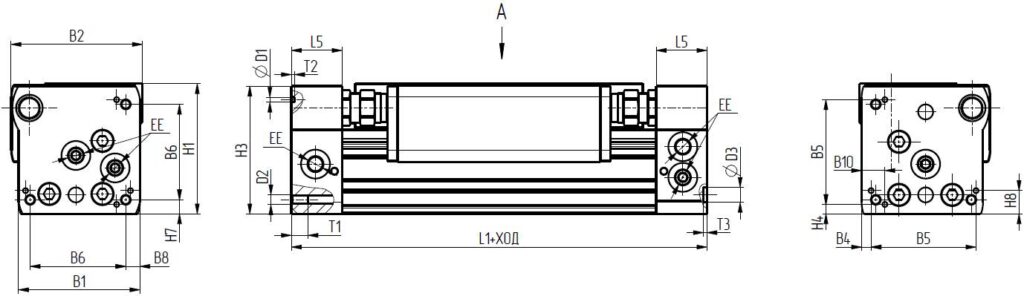

Основные размеры
| Модель | B1 | B2 | B4 | B5 | B6 | B8 | B10 | D1 | D2 | D3 | EE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DGCB-GF-25 | 59,8 | 66 | 12,7 | 30 | 42 | 6,7 | 3,5 | 3 | M5 | 9 | G1/8 |
| DGCB-GF-32 | 73 | 79 | 5,7 | 63,1 | 57,5 | 8,5 | 14 | 3 | M6 | 9 | G1/8 |
| DGCB-GF-40 | 91 | 98,5 | 17,2 | 55 | 65 | 12,2 | 8 | 4 | M6 | 9 | G1/4 |
| Модель | H1 | H3 | H4 | H7 | H8 | L1 | L5 | T1 | T2 | T3 |
|---|---|---|---|---|---|---|---|---|---|---|
| DGCB-GF-25 | 68 | 67 | 13,7 | 7,7 | 3,5 | 200 | 24,5 | 17,5 | 2 | 2.1 |
| DGCB-GF-32 | 78,5 | 77 | 5,7 | 8,5 | 14 | 250 | 30,5 | 10 | 2 | 2.1 |
| DGCB-GF-40 | 99,5 | 97,5 | 17,2 | 12,2 | 8 | 300 | 33,5 | 15 | 3 | 2.1 |

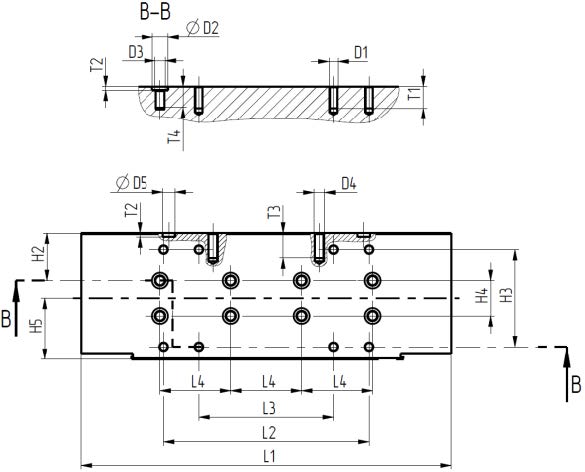

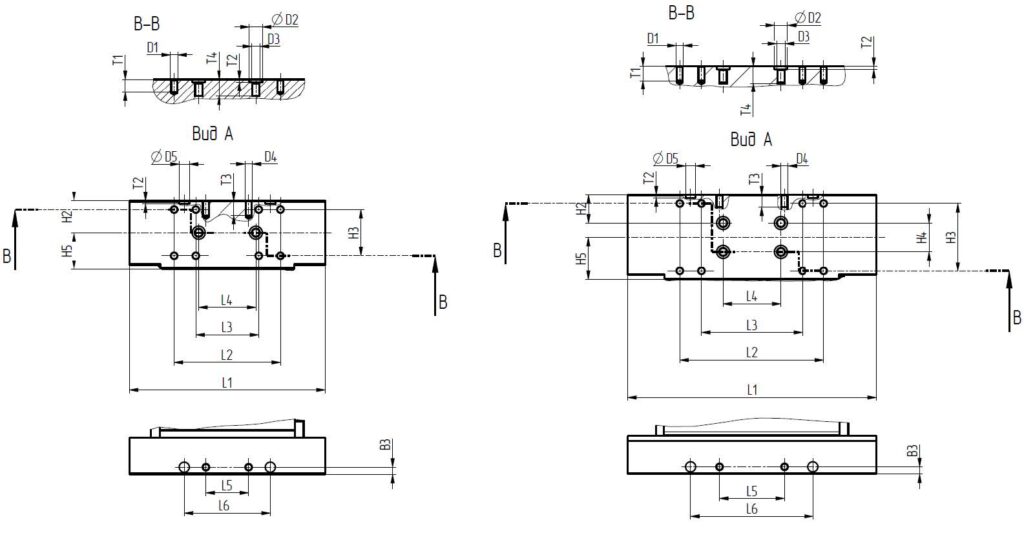

Основные размеры — Каретка
| DGCB-GF-25 | DGCB-GF-32 |
 |
|
| DGCB-GF-40 |
 |
| Модель | B3 | D1 | D2 | D3 | D4 | D5 | H2 | H3 | H4 | H5 |
|---|---|---|---|---|---|---|---|---|---|---|
| DGCB-GF-25 | 5 | M5 | 9 | M6 | M5 | 7 | 22 | 32 | — | 25,5 |
| DGCB-GF-32 | 5 | M5 | 9 | M6 | M5 | 7 | 19,5 | 47 | 20 | 29,5 |
| DGCB-GF-40 | 7 | M5 | 9 | M6 | M6 | 7 | 26,8 | 55 | 20 | 34,7 |
| Модель | L1 | L2 | L3 | L4 | L5 | L6 | T | T2 | T3 | T4 |
|---|---|---|---|---|---|---|---|---|---|---|
| DGCB-GF-25 | 136 | 74 | 44 | 40 | 30 | 60 | 8,5 | 2,1 | 10 | 11,8 |
| DGCB-GF-32 | 173 | 100 | 70 | 40 | 45 | 85 | 10 | 2,1 | 8,5 | 11,8 |
| DGCB-GF-40 | 210 | 116 | 76 | 40 | 60 | 110 | 10 | 2,1 | 14 | 12,1 |
