Цилиндр FVBC — стандартный пневмоцилиндр двустороннего действия, полностью соответствующий международным стандартам ISO 15552.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Описание
- Стандартный пневмоцилиндр соответствует ISO 15552;
- Доступные диаметры поршня 32 … 100 мм;
- Диапазон рабочего хода 10 … 2.000 мм;
- Регулируемое пневматическое демпфирование обеспечивает плавный останов в конечных положениях, что позволяет продлить ресурс пневмоцилиндров;
- Специальные пазы для установки датчиков конечных положений;
- Широкая номенклатура принадлежностей обеспечивает максимальную гибкость при монтаже и эксплуатации;
- Производство пневмоцилидров и специальных исполнений в России
Характеристики
| Диаметр поршня, мм | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| Тип | Двустороннего действия | |||||
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] (степень фильтрации 40 мкм) | |||||
| Рабочее давление, МПа — стандартный | 0,1 … 1,0 | |||||
| Рабочее давление, МПа — низкое трение | 0,01 … 1,0 | |||||
| Испытательное давление, МПа | 1,5 | |||||
| Рабочая температура, °C | -20 … +80 | |||||
| Скорость перемещения, мм/с — стандартный | 50 … 1 000 | |||||
| Скорость перемещения, мм/с — низкое трение | 5 … 1 000 | |||||
| Тип демпфирования | Эластичное механическое и регулируемое пневматическое | |||||
| Положение монтажа | Любое | |||||
| Допуски для рабочего хода, мм — 10 … 500 мм | 0 … 2,0 | |||||
| Допуски для рабочего хода, мм — 501 … 1 000 мм | 0 … 2,4 | |||||
| Допуски для рабочего хода, мм — 1 001 … 1 500 мм | 0 … 2,8 | |||||
| Допуски для рабочего хода, мм — 1 501 … 2 000 мм | 0 … 3,2 | |||||
| Резьба штока — наружная | M10x1,25 | M12x1,25 | M16x1,5 | M16x1,5 | M20x1,5 | M20x1,5 |
| Резьба штока — внутренняя | M6 | M8 | M10 | M10 | M12 | M12 |
| Длина демпфирования, мм | 27 | 27 | 30 | 30 | 36 | 36 |
| Макс. энергия остановки в конце хода, Дж | 0,1 | 0,2 | 0,2 | 0,5 | 0,9 | 1,2 |
| Присоединительная резьба | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |

Рабочих ход
| Конструкция | Диаметр поршня, мм | Стандартный ход, мм | Максимальный ход, мм |
|---|---|---|---|
| Двустороннего действия | 32 … 100 | 20 25 30 40 50 60 70 80 100 125 150 160 200 250 300 320 350 400 450 500 | 2 000 |
| Одностороннего действия | 32 … 100 | 25, 50, 75 | 75 |
Конструкция

| Поз. | Деталь | Материал |
|---|---|---|
| 1 | Гайка • Стандартный шток • Шток из нерж. стали (E03) | Углеродистая сталь • Нержавеющая сталь |
| 2 | Шток • Стандартный • Легированная сталь (E02) • Нержавеющая сталь (E03) | Сталь S45c с твёрдым хромированием • Легированная сталь SS420 • Нержавеющая сталь SS316 |
| 3 | Уплотнение штока | TPU |
| 4 | Передняя крышка | Алюминиевый сплав |
| 5 | Подшипник | Бронзо-графитовый |
| 6 | Уплотнение | TPU |
| 7 | Колба | Алюминиевый сплав |
| 8 | Уплотнительное кольцо | NBR |
| 9 | Поршень | Алюминиевый сплав |
| 10 | Уплотнение поршня | TPU |
| 11 | Направляющее кольцо | PTFE |
| 12 | Магнит | — |
| 13 | Винт с шестигранной головкой | Углеродистая сталь |
| 14 | Уплотнение | TPU |
| 15 | Задняя крышка | Алюминиевый сплав |
| 16 | Винты | Углеродистая сталь |

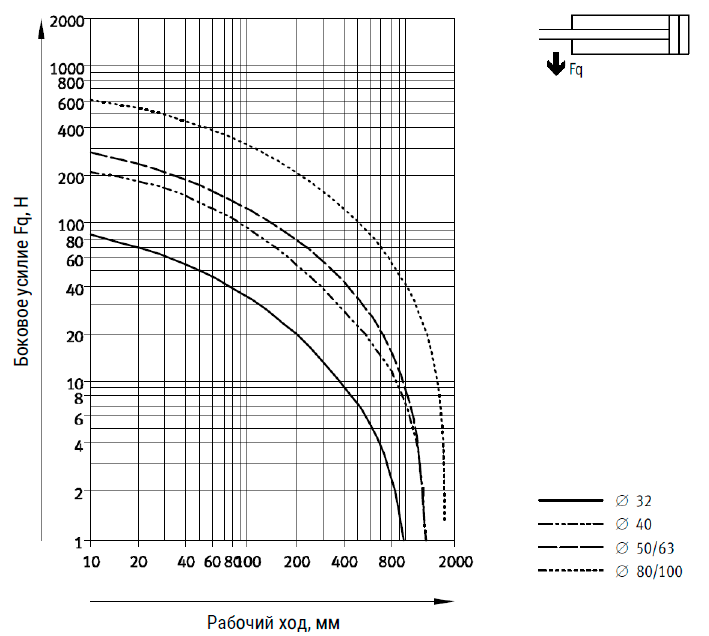

Характеристики – Боковое усилие

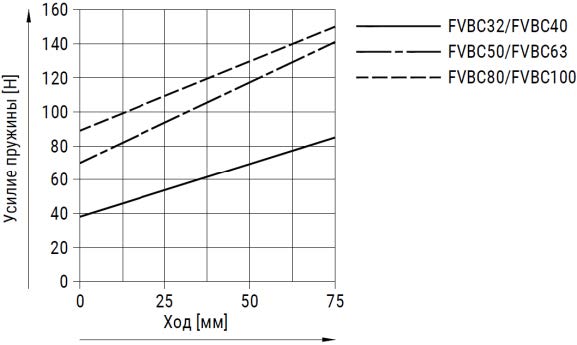

Усилие пружины – Цилиндр одностороннего действия

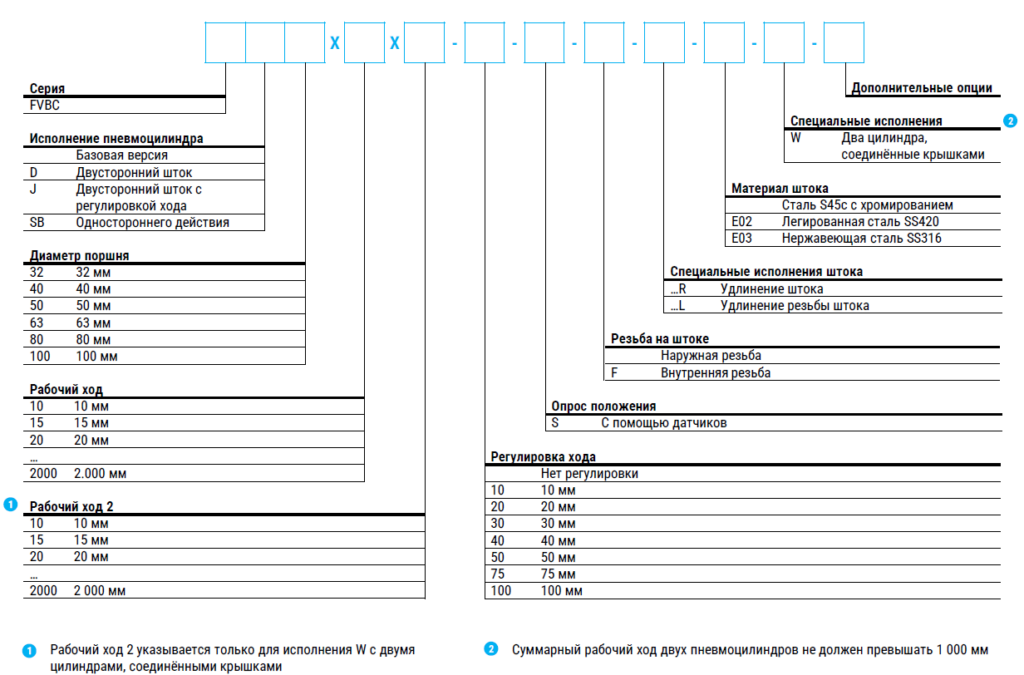

Система обозначений

Пример заказа: серия FVBC, диаметр поршня 63 мм, рабочий ход 250 мм, опрос положения поршня, удлинение штока 100 мм.
Код заказа: FVBC63x250-S-100R

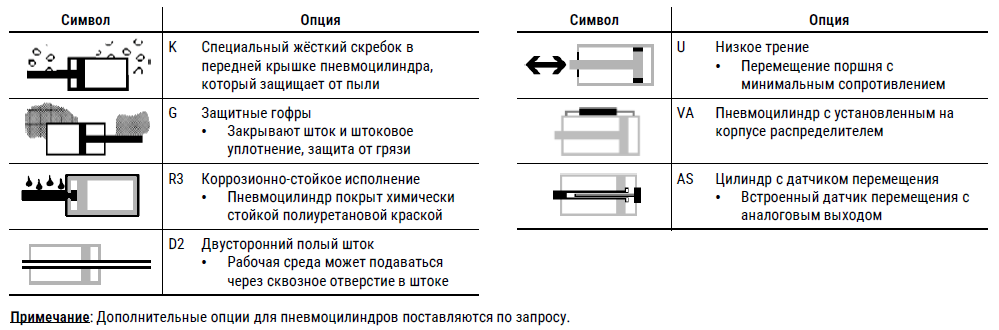

Дополнительные опции

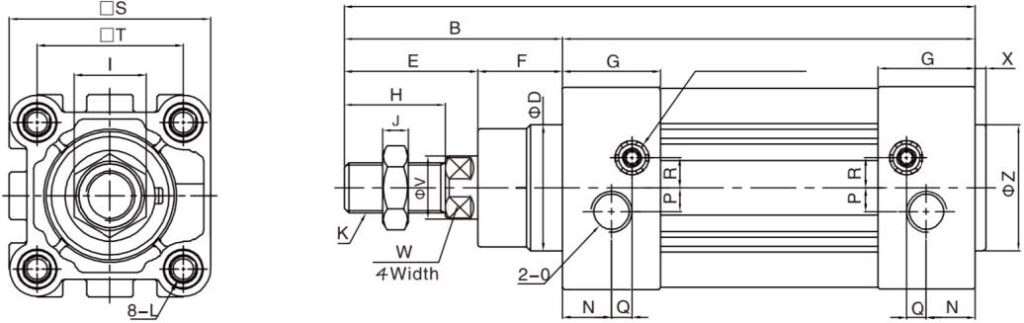

Основные размеры – стандартный пневмоцилиндр FVBC

| Ø поршня | A | B | C | D | E | F | G | H | I | J | K | L | N | O | P | Q | R | S | T | V | W | X | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 142 | 48 | 94 | 30 | 29 | 19 | 27,5 | 22 | 17 | 6 | M10x1,25 | M6 x 16 | 13 | G1/8 | 5,5 | 6 | 6 | 46,5 | 32,5 | 12 | 10 | 3 | 30 |
| 40 | 159 | 54 | 105 | 35 | 33 | 21 | 32 | 24 | 17 | 7 | M12x1,25 | M6 x 16 | 17 | G1/4 | 6 | 7,5 | 8,5 | 54 | 38 | 16 | 13 | 3,5 | 35 |
| 50 | 175 | 69 | 106 | 40 | 42 | 27 | 31 | 32 | 23 | 8 | M16x1,5 | M8 x 16 | 15,5 | G1/4 | 7,5 | 6,5 | 9,5 | 64 | 46,5 | 20 | 17 | 3,5 | 40 |
| 63 | 190 | 69 | 121 | 45 | 42 | 27 | 33 | 32 | 23 | 8 | M16x1,5 | M8 x 16 | 16,5 | G3/8 | 7,5 | 7,5 | 11,5 | 75 | 56,5 | 20 | 17 | 4 | 45 |
| 80 | 214 | 86 | 128 | 45 | 53 | 33 | 33 | 40 | 26 | 10 | M20x1,5 | M10 x 17 | 16,5 | G3/8 | 8 | 8,5 | 12,5 | 93 | 72 | 25 | 22 | 4 | 45 |
| 100 | 229 | 91 | 138 | 55 | 55 | 36 | 37 | 40 | 26 | 10 | M20x1,5 | M10 x 17 | 19,5 | G1/2 | 10 | 7 | 12 | 110 | 89 | 25 | 22 | 4 | 55 |

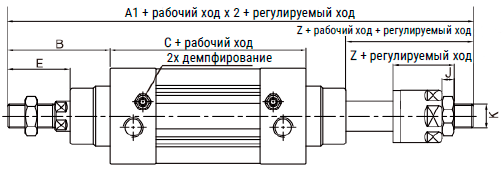

Основные размеры – пневмоцилиндр с двусторонним штоком FVBCD и FVBCJ
![]() |
![]() |
| Ø поршня | A | A1 | B | C | E | Z | J | K |
|---|---|---|---|---|---|---|---|---|
| 32 | 190 | 188 | 48 | 94 | 29 | 27 | 6 | M10x1,25 |
| 40 | 213 | 208 | 54 | 105 | 33 | 28 | 7 | M12x1,5 |
| 50 | 244 | 233 | 69 | 106 | 42 | 31 | 8 | M16x1,5 |
| 63 | 259 | 248 | 69 | 121 | 42 | 31 | 8 | M16x1,5 |
| 80 | 300 | 286 | 86 | 128 | 53 | 39 | 10 | M20x1,5 |
| 100 | 320 | 304 | 91 | 138 | 55 | 39 | 10 | M20x1,5 |
Примечание:
1. Размеры пневмоцилиндра не меняются в зависимости от наличия или отсутствия магнита на поршне.
2. Не указаны размеры, которые полностью соответствуют размерам в стандартном исполнении цилиндра FVBC.
Основные размеры – Пневмоцилиндр одностороннего действия FVBCSB

| Ø поршня | Рабочий ход | A | C | D | F | H | K | L | M | O | S | T | V | W | X | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 25 | 195 | 144 | 30 | 26+1,4 | 22-0,5 | M10x1,25 | M6 | 16,5 | G1/8 | 32,5 | 46,5 | 12 | 10 | 3 | 30 |
| 50 | 220 | 169 | 30 | 26+1,4 | 22-0,5 | M10x1,25 | M6 | 16,5 | G1/8 | 32,5 | 46,5 | 12 | 10 | 3 | 30 | |
| 75 | 245 | 194 | 30 | 26+1,4 | 22-0,5 | M10x1,25 | M6 | 16,5 | G1/8 | 32,5 | 46,5 | 12 | 10 | 3 | 30 | |
| 40 | 25 | 212,5 | 155 | 35 | 30+1,4 | 24-0,5 | M12x1,25 | M6 | 16,5 | G1/4 | 38 | 54 | 16 | 13 | 3,5 | 35 |
| 50 | 237,5 | 180 | 35 | 30+1,4 | 24-0,5 | M12x1,25 | M6 | 16,5 | G1/4 | 38 | 54 | 16 | 13 | 3,5 | 35 | |
| 75 | 262,5 | 205 | 35 | 30+1,4 | 24-0,5 | M12x1,25 | M6 | 16,5 | G1/4 | 38 | 54 | 16 | 13 | 3,5 | 35 | |
| 50 | 25 | 228,5 | 156 | 40 | 37+1,4 | 32-0,5 | M16x1,25 | M8 | 16,5 | G1/4 | 46,5 | 64 | 20 | 17 | 3,5 | 40 |
| 50 | 253,5 | 181 | 40 | 37+1,4 | 32-0,5 | M16x1,25 | M8 | 16,5 | G1/4 | 46,5 | 64 | 20 | 17 | 3,5 | 40 | |
| 75 | 278,5 | 206 | 40 | 37+1,4 | 32-0,5 | M16x1,25 | M8 | 16,5 | G1/4 | 46,5 | 64 | 20 | 17 | 3,5 | 40 | |
| 63 | 25 | 244 | 171 | 45 | 37+1,8 | 32-0,5 | M16x1,25 | M8 | 16,5 | G1/4 | 56,5 | 75,5 | 20 | 17 | 4 | 45 |
| 50 | 269 | 196 | 45 | 37+1,8 | 32-0,5 | M16x1,25 | M8 | 16,5 | G1/4 | 56,5 | 75,5 | 20 | 17 | 4 | 45 | |
| 75 | 294 | 221 | 45 | 37+1,8 | 32-0,5 | M16x1,25 | M8 | 16,5 | G1/4 | 56,5 | 75,5 | 20 | 17 | 4 | 45 | |
| 80 | 25 | 268 | 178 | 45 | 46+1,8 | 40-0,5 | M20x1,5 | M10 | 18,5 | G3/8 | 72 | 92 | 25 | 22 | 4 | 45 |
| 50 | 293 | 203 | 45 | 46+1,8 | 40-0,5 | M20x1,5 | M10 | 18,5 | G3/8 | 72 | 92 | 25 | 22 | 4 | 45 | |
| 75 | 318 | 228 | 45 | 46+1,8 | 40-0,5 | M20x1,5 | M10 | 18,5 | G3/8 | 72 | 92 | 25 | 22 | 4 | 45 | |
| 100 | 50 | 308 | 213 | 55 | 51+1,8 | 40-0,5 | M20x1,5 | M10 | 18,5 | G1/2 | 89 | 110,5 | 25 | 22 | 4 | 55 |
| 75 | 333 | 238 | 55 | 51+1,8 | 40-0,5 | M20x1,5 | M10 | 18,5 | G1/2 | 89 | 110,5 | 25 | 22 | 4 | 55 |
Основные размеры – специальные исполнения штока
| R – Удлинение штока
|
L – Удлинение резьбы штока
|
F – Внутренняя резьба штока
|
| Ø поршня | A1 макс. | A2 макс. | D1 | H | AF | T1 макс. | T2 | WH | KF |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 35 | 500 | 6,4 | 22 | 12 | 16 | 2,6 | 26 | M6 |
| 40 | 35 | 500 | 8,4 | 24 | 12 | 16 | 3,3 | 30 | M8 |
| 50 | 70 | 500 | 10,5 | 32 | 16 | 21 | 4,7 | 37 | M10 |
| 63 | 70 | 500 | 10,5 | 32 | 16 | 21 | 4,7 | 37 | M10 |
| 80 | 70 | 500 | 13 | 40 | 20 | 26,5 | 6,1 | 46 | M12 |
| 100 | 70 | 500 | 13 | 40 | 20 | 26,5 | 6,1 | 51 | M12 |
Основные размеры – Сдвоенный цилиндр FVBCD…-W

| Ø поршня | A2 | B2 | C2 |
|---|---|---|---|
| 32 | 294 | 250 | 198 |
| 40 | 328 | 280 | 220 |
| 50 | 360 | 296 | 222 |
| 63 | 390 | 326 | 252 |
| 80 | 442 | 362 | 270 |
| 100 | 472 | 392 | 290 |

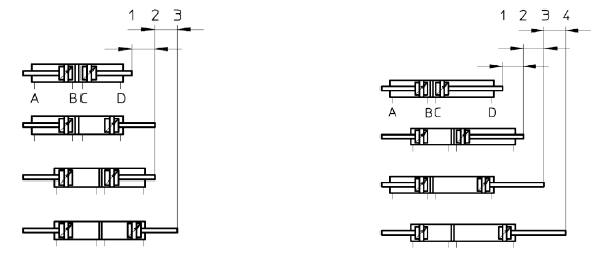

Состоит из двух пневмоцилиндров одного типоразмера, соединённых задними крышками, штоки направлены в противоположных направлениях;
• Если зафиксирован один из штоков, то перемещаться будет корпус пневмоцилиндра;
• В зависимости от управления и рабочего хода пневмоцилиндров, могут быть реализованы 3 или 4 независимых позиции:
➢ Чтобы получить 3 позиции, необходимо соединять пневмоцилиндры с одинаковым ходом;
➢ Чтобы получить 4 позиции, необходимо чтобы у пневмоцилиндров был разный рабочий ход.

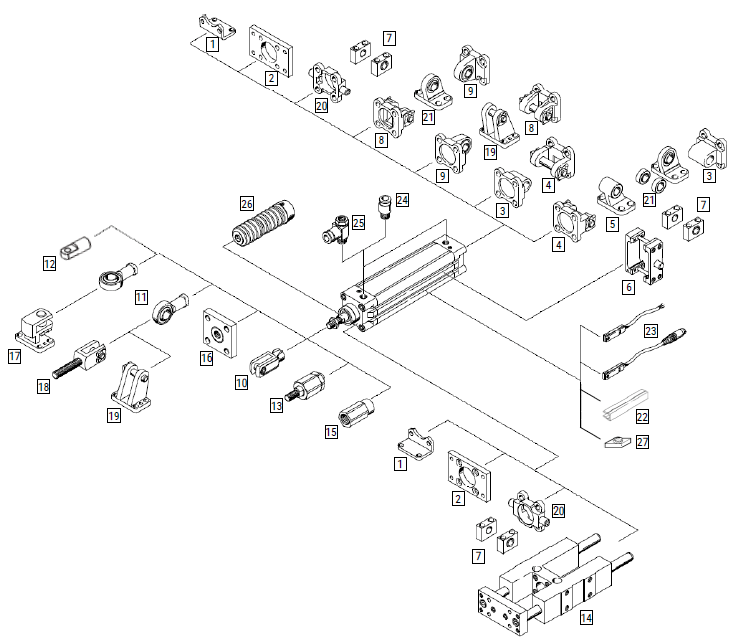

Обзор периферии

| № поз. | Тип | Описание |
|---|---|---|
| 1 | FJ-…LB | Монтажные лапы |
| 2 | FJ-…FA/FB | Монтажный фланец |
| 3 | FJ-…CA | Фланец с осью |
| 4 | FJ-…CB | Фланец с осью |
| 5 | FJ-…CR | Стойка опорная |
| 6 | FJ-…DA | Поворотная цапфа |
| 7 | ISO-LNZG | Опора цапфы |
| 8 | FJ-…CN | Фланец с осью |
| 9 | FJ-…CS | Фланец с шарниром |
| 10 | FJ-…YCJ | Вилка на шток |
| 11 | FJ-…YJ | Вилка на шток со штифтом |
| 12 | FJ-…BJ | Шарнирная головка |
| 13 | FJ-…IJ | Проушина на шток |
| 14 | FJ-…FD | Гибкое соединение на шток |
| 15* | DH | Направляющие |
| 16* | ISO-KSG | Адаптер |
| 17* | Компенсатор отклонений | |
| 18* | Поперечная опора | |
| 19 | ISO-LBG | Вилкообразная головка |
| 20 | ISO-ZNCF | Опорная стойка |
| 21* | Фланец с цапфой | |
| 22* | Опорная стойка с подшипником | |
| 23 | HX… | Крышка паза |
| 24 | ZP… | Датчики положения |
| 25 | ZSC… | Цанговые фитинги |
| 26* | Дроссели с обратным клапаном | |
| 27 | Гофра | |
| 28 | FJ-RV… | Закладной элемент для монтажа распределителей |
* Доступны для заказа по запросу
