SF
SF — линейка компактных пневматических цилиндров двустороннего или одностороннего действия, полностью соответствующих международному стандарту ISO 21287.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Описание
- Соответствуют стандарту ISO 21287;
- Отличаются компактной конструкцией и широкой областью примененияблагодаря различным исполнениям и большому количеству монтажныхпринадлежностей;
- На корпусе цилиндра предусмотрены пазы для установки датчиковположения;
- Доступны для заказа цилиндры как двустороннего, так и одностороннегодействия
Характеристики
| Параметр | Диаметр поршня, мм | |||||||
|---|---|---|---|---|---|---|---|---|
| 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Тип | Двустороннего действия / Одностороннего действия | |||||||
| Рабочая среда | Сжатый воздух (степень фильтрации 40 мкм) | |||||||
| Рабочее давление, МПа двустороннего действия |
0,1…1,0 | |||||||
| Рабочее давление, МПа одностороннего действия |
0,2…1,0 | |||||||
| Испытательное давление, МПа | 1,5 | |||||||
| Рабочая температура, °C | -20…+80 (без замерзания) | |||||||
| Скорость перемещения, мм/с | 50…800 | |||||||
| Тип демпфирования | Упругие демпфирующие кольца | |||||||
| Присоединительная резьба | M5 | G1/8 | ||||||

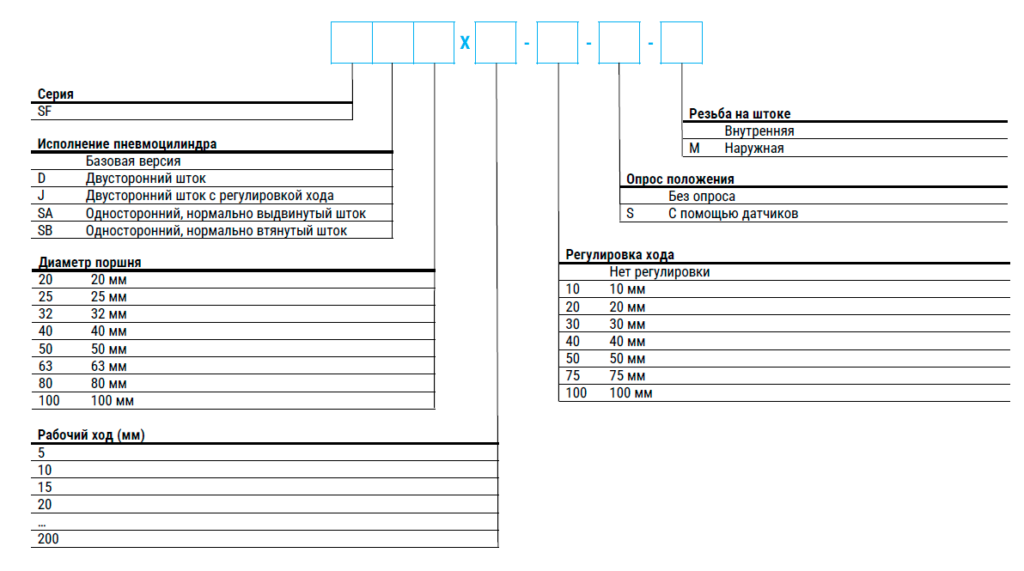

Система обозначений
Пример заказа: Серия SF, диаметр поршня 25 мм, ход штока 50 мм, с возможностью опроса положений, наружная резьба на штоке.
Код заказа: SF25x50-S-M
Диапазон хода
| Диаметр поршня, мм | Стандартный ход, мм | Максимальный ход, мм | |
|---|---|---|---|
| Диапазон | Значения | ||
| Двустороннего действия | 20…25 | 5 10 15 20 25 30 35 40 45 50 60 80 100 125 150 | 150 |
| Двустороннего действия | 32…63 | 5 10 15 20 25 30 35 40 45 50 60 80 100 125 150 175 200 | 200 |
| 80…100 | 10 15 20 25 30 35 40 45 50 60 80 100 125 150 175 200 | 200 | |
| Одностороннего действия | 20…63 | 5 10 15 20 25 | 25 |
Примечание: У цилиндра, имеющего нестандартный ход, будут те же размеры, что и у ближайшего цилиндра с большим стандартным ходом.
Например, для цилиндра с ходом штока 27 мм будут размеры аналогичные размерам цилиндра с ходом штока 30 мм.
