SFM
SFM— компактные приводы двустороннего действия со встроенными направляющими и жесткой антиповоротной платформой.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Характеристики
| Диаметр поршня, мм | 20 | 25 | 32 | 40 |
|---|---|---|---|---|
| Тип | Двустороннего действия | |||
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] (степень фильтрации 40 мкм) | |||
| Рабочее давление, МПа | 0,1…1,0 | |||
| Испытательное давление, МПа | 1,5 | |||
| Рабочая температура, °C | -20…+8 (без замерзания) | |||
| Скорость перемещения, мм/с | 30…500 | |||
| Тип демпфирования | Упругие демпфирующие кольца | |||
| Присоединительная резьба | M5 | G1/8 | ||

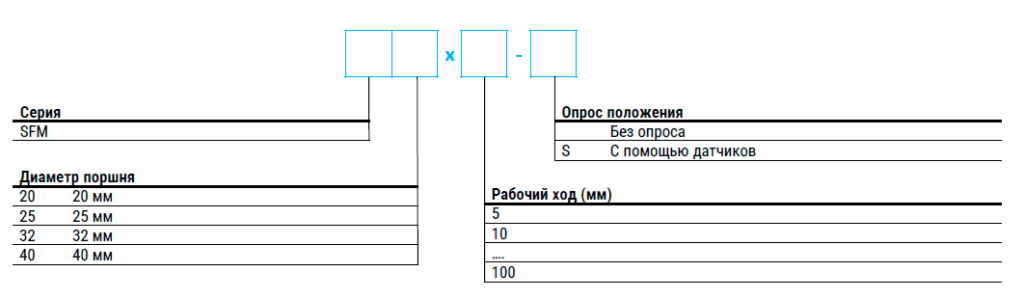

Система обозначений
Пример заказа: цилиндр серии SFM с направляющими, диаметр поршня 25 мм, ход штока 20 мм, с возможностью опроса положений, G резьба.
Код заказа: SFM25x20-S
Ход штока
| Диаметр поршня, мм | Стандартный ход, мм | Максимальный ход, мм | |
| Двустороннего действия | 20…40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 |
Примечание: У цилиндра, имеющего нестандартный ход, будут те же размеры, что и у ближайшего цилиндра с большим стандартным ходом.
Например, для цилиндра с ходом 27 мм размеры будут аналогичны размерам цилиндра с ходом 30 мм.
