SQM
SQM— серия компактных пневматических цилиндров с направляющими, предназначенная для линейных перемещений с защитой от проворачивания штока.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Характеристики
| Диаметр поршня, мм | 12 | 16 | 20 | 25 | 32 | 40 |
|---|---|---|---|---|---|---|
| Тип | Двустороннего действия | |||||
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] (степень фильтрации 40 мкм) | |||||
| Рабочее давление, МПа | 0,1…1,0 | |||||
| Испытательное давление, МПа | 1,5 | |||||
| Рабочая температура, °С | -20…+70 (без замерзания) | |||||
| Скорость перемещения, мм/с | 30…500 | |||||
| Допуск для рабочего хода | +1,0 | |||||
| Тип демпфирования | Упругие демпфирующие кольца | |||||
| Точность линейного перемещения | ±0,2° | ±0,1° | ||||
| Присоединительная резьба | M5 | G1/8 | ||||

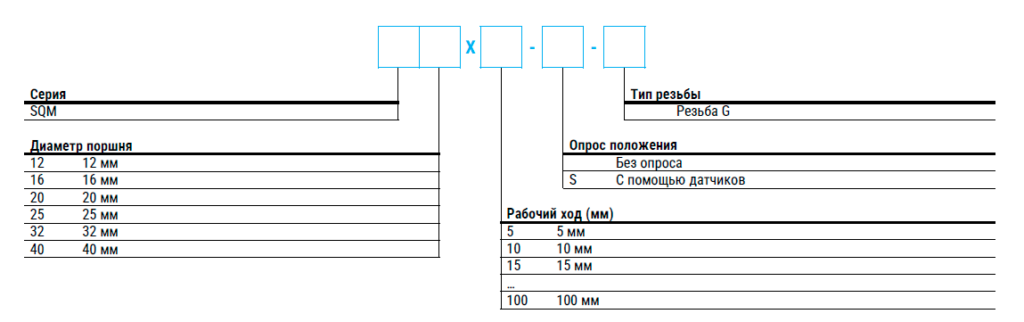

Система обозначений
Пример заказа: пневмоцилиндр серии SQM, диаметр поршня 25 мм, ход штока 20 мм, с возможностью опроса положений, G резьба.
Код заказа: SQM25x20-S
Ход штока
| Диаметр поршня, мм | Стандартный ход, мм | Максимальный ход, мм |
| 12 …16 | 5 10 15 20 25 30 | 30 |
| 20…25 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 32…40 | 5 10 15 20 25 30 35 40 45 50 75 100 | 100 |
У цилиндра, имеющего нестандартный ход, будут те же размеры, что и у ближайшего цилиндра с бо́льшим стандартным ходом. Например, для
цилиндра с ходом штока 27 мм будут размеры аналогичные размерам цилиндра с ходом штока 30 мм.
