SQN
SQN— серия компактных пневматических цилиндров с направляющими, предназначенная для линейных перемещений с защитой от проворачивания штока.
Стоимость оборудования и сроки поставки предоставляются по запросу
Для правильного подбора оборудования просим Вас:
- Заполнить опросный лист, если он имеется у данного продукта.
- Ознакомиться с каталогом интересующего Вас продукта.
- Ознакомиться с техническими характеристиками на странице данного продукта.
В случае затруднения, просим обратиться в нашу компанию, и мы Вам обязательно поможем.
Документы
Характеристики
| Диаметр поршня, мм | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 140 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | Двустороннего действия / Одностороннего действия | |||||||||||
| Диапазон рабочего хода, мм | 5..150 | |||||||||||
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] (степень фильтрации 40 мкм) | |||||||||||
| Рабочее давление, МПа | 0,1…1,0 (двусторонний) / 0,2…1,0 (односторонний) | |||||||||||
| Испытательное давление, МПа | 1,5 | |||||||||||
| Рабочая температура, °C | -20…+70 (без замерзания) | |||||||||||
| Тип демпфирования | Упругие демпфирующие кольца | |||||||||||
| Присоединительная резьба | M5 | G1/8 | G1/4 | G3/8 | ||||||||

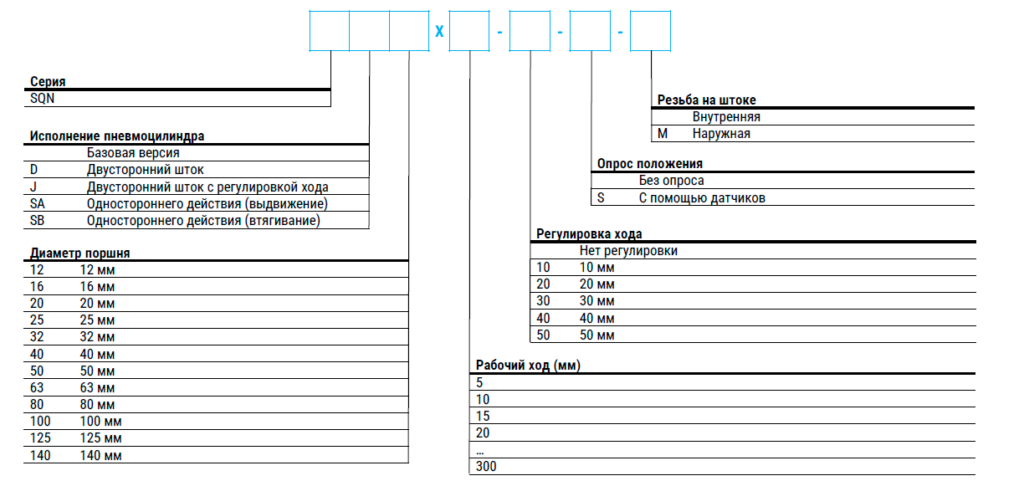

Система обозначений
Пример заказа: Серия SQN, диаметр поршня 32 мм, ход штока 50 мм, с возможностью опроса положений, наружная резьба на штоке.
Код заказа: SQN32x50-S-M
Ход штока
| Диаметр поршня, мм | Стандартный ход, мм | Максимальный ход, мм |
|---|---|---|
| Двустороннего действия | 12…16 5 10 15 20 25 30 35 40 45 50 |
50 |
| 20…25 5 10 15 20 25 30 35 40 45 50 60 70 75 80 90 100 110 120 130 140 150 |
150 | |
| 32…100 5 10 15 20 25 30 35 40 45 50 60 70 75 80 90 100 |
200 | |
| 125…140 10 20 30 40 50 75 100 125 150 175 200 250 300 |
300 | |
| Одностороннего действия | 12…16 5 10 15 20 |
20 |
| 20…63 5 10 15 20 25 30 |
30 |
Примечание: У цилиндра, имеющего нестандартный ход, будут те же размеры, что и у ближайшего цилиндра с большим стандартным ходом.
Например, для цилиндра с ходом штока 27 мм будут размеры аналогичные размерам цилиндра с ходом штока 30 мм.
SQN
